回归分析第6讲——基于R语言诊断线性回归

这一讲为实践内容，我们将学习如何使用R语言对已经建立的线性回归模型进行诊断。值得注意的是，模型诊断的方法很多，可用的函数也很多，所以并不局限于本讲所提供的方法。

本讲默认读者已经了解R语言的基本语法，能够在自己的电脑中成功编写和运行R脚本。

一、残差诊断

诊断模型，先看残差。对于残差诊断，我们往往从三个方面去考察：

1. 等方差，即残差方差是否为常数；
2. 正态性，即残差是否服从正态分布；
3. 独立性，即各个残差之间是否独立。

1.1 等方差检验

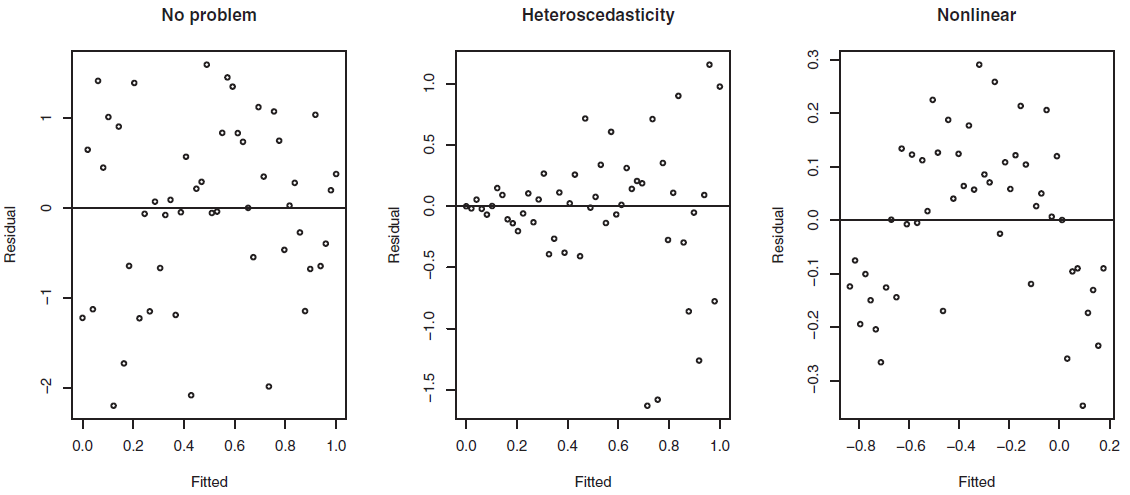

要检验方差是否为常数，最直观的办法就是绘制残差图。绘制残差图时，要以残差值为纵坐标，但横坐标有很多选择，一般我们选择拟合值$\hat y$。对于残差图来说，一般会出现下面三种形式：

• 最左边是正常情况，也就是残差上下左右均匀地分布在直线$Residual=0$附近，没有任何多余地趋势。
• 中间是异方差，也就是残差分布左右不均匀，往往成放射状或收缩状。
• 最右边是非线性方差，也就是残差分布上下不均匀，可能需要对响应变量进行幂次变换。

我们来看一个具体的例子。我们使用faraway包中的savings数据集，它记录了1960~1970年各个国家的储蓄数据，我们用来构建线性回归：

#install.packages("faraway")
> data(savings, package = "faraway")
> lmod <- lm(sr ~ pop15+pop75+dpi+ddpi,savings)

我们直接绘制残差图，其中fitted()表示求拟合值，residuals()表示求残差：

> plot(fitted(lmod), residuals(lmod), xlab="Fitted", ylab="Residuals")
> abline(h=0)

从图中我们可以看到，这个模型的残差图还是很不错的，可以认为是满足等方差的。

当然，从直观角度来看，我们很难说一张残差图是不是真的好。为了更加准确，这里还有一种假设检验的方法，简称为得分检验(Non-Constant Variance Score Test)。得分检验的基本原理是，以残差为响应变量，以拟合值为自变量的线性回归模型，进而检验残差和自变量的相关性。

也就是说，直接用线性回归来拟合残差图。例如，在上面那个例子中，相当于构建了

lm(residuals(lmod)~fitted(lmod))

之后检验回归系数是否显著。如果不显著，则说明原始模型是具有等方差性的。

还有一种更简便的办法就是直接使用car包中的ncvTest()函数来完成：

#install.packages("car")
> require(car)
> ncvTest(lmod)
Non-constant Variance Score Test
Variance formula: ~ fitted.values
Chisquare = 2.274365, Df = 1, p = 0.13153

可以看到，p值不显著，说明我们有理由认为残差方差为常数。

1.2 正态性检验

如果残差服从正态分布，我们的模型就会变得简单一些，因此我们有必要检验一下残差的正态性。正态性的检验方法有很多，这里我们提供两种方法：

1. Q-Q图
2. Shapiro-Wilk检验

QQ图。QQ图又称为分位数-分位数图（Quantile-Quantile plot），它通过比较两组数据的分位数来确定二者是否服从同一分布，或者将观测数据与正态分布比较，检验其是否服从正态分布。既然我们要检验残差的正态性，就要看残差的分位数和正态分布的分位数是否一致。

我们仍然以这个拟合模型为例：

> lmod <- lm(sr ~ pop15+pop75+dpi+ddpi,savings)

想要绘制QQ图，我们可以直接调用内置的qqnorm()函数，另外再使用qqline()函数连接第一个四分位数和第三个四分位数所在的直线：

> qqnorm(residuals(lmod),ylab="Residuals",main="")
> qqline(residuals(lmod))

如果残差服从正态分布，那么图中的点应当尽可能贴近图中直线。可以看到，图中的点还是比较贴近直线的。

另外，我们还可以使用car包中的qqPlot()函数，它可以更加智能地返回95%置信带，辅助我们判断：

> require(car)
> qqPlot(lmod, simulate = TRUE, main = "")
 Chile Zambia
     7     46

可以看到，与一般的QQ图不同的是，这里使用的是学生化内残差，除了返回95%置信带，还给出了两个可能存在异常的观测值，还是十分好用的。

Shapiro-Wilk检验。除了通过图形的方式，还可以直接通过假设检验来完成。这里只提供一种作为代表，即Shapiro-Wilk检验，在R语言中直接通过shapiro.test()函数来完成：

> shapiro.test(residuals(lmod))
	Shapiro-Wilk normality test

data:  residuals(lmod)
W = 0.98698, p-value = 0.8524

由于p值不显著，所以不能拒绝原假设，应当认为残差服从正态分布。

1.3 独立性检验

在残差诊断的最后，我们来介绍独立性检验。独立性检验往往在时序数据中更常用，因为残差的独立性会影响时序数据建模效果。如果你不涉及时序分析，那么本小节的内容你可以选择跳过。

我们直接用例子来讲解，这里我们使用faraway包中的一组时序数据globwarm，其中nhtemp列表示气温，剩余项是可能与温度有关的变量，我们仅仅关注模型本身而不具体阐释含义：

> data(globwarm, package = "faraway")
> lmod <- lm(nhtemp ~ wusa + jasper + westgreen + chesapeake + tornetrask + urals + mongolia + tasman, globwarm)

你可能会注意到数据集有很多NA值。事实上，1856年之前的温度数据是缺失的。由于我们只看残差，所以我们选取1856年以后的数据：

> plot(residuals(lmod) ~ year, na.omit(globwarm), ylab = "Residuals")
> abline(h=0)

可以看到残差图上下分布不均，且存在一定的周期变化，暗示残差独立性可能不满足。

为了更严谨，我们介绍Durbin-Waston检验(DW检验)。DW检验的基本原理和卡方独立性检验如出一辙，在原假设成立的情况下，构造：

$$DW=\frac{\sum_{i=2}^n(\hat e_i-\hat e_{i-1})^2}{\sum_{i=1}^n\hat e_i^2}\sim \chi^2$$

要实现DW检验，有很多种方式，比如lmtest包中的dwtest()：

# install.packages("lmtest")
> require(lmtest)
> dwtest(lmod)
	Durbin-Watson test

data:  lmod
DW = 0.81661, p-value = 1.402e-15
alternative hypothesis: true autocorrelation is greater than 0

可以看到，p值显著，说明残差不独立。

再比如car包中的durbinWatsonTest()：

> require(car)
> durbinWatsonTest(lmod)
 lag Autocorrelation D-W Statistic p-value
   1       0.5710535     0.8166064       0
 Alternative hypothesis: rho != 0

p值仍然非常显著，并且还给出了一阶自相关系数的值。

二、强影响点诊断

考察完残差后，接下来我们考察强影响点。诊断方法主要包括：

1. 高杠杆点诊断
2. 异常值诊断
3. 库克距离诊断

2.1 高杠杆点诊断

根据理论所学，诊断高杠杆点通过$h_{ii}$的值，也就是帽子值(hat value)。帽子值在R语言中的计算很方便，因为R内置了hatvalues()函数。我们仍然以之前用过的savings数据集来示例：

> data(savings, package = "faraway")
> lmod <- lm(sr ~ pop15 + pop75 + dpi + ddpi, savings)
> hatv <- hatvalues(lmod)
> head(hatv)
 Australia    Austria    Belgium    Bolivia     Brazil     Canada
0.06771343 0.12038393 0.08748248 0.08947114 0.06955944 0.15840239
> sum(hatv)
[1] 5

可以看到，所有帽子值的总和就等于参数个数。

当然，这样看不太直观，我们构建一个函数，把这个帽子值画出来：

hat.plot <- function(fit) {
  p <- length(coefficients(fit))
  n <- length(fitted(fit))
  plot(hatvalues(fit), main = "Index Plot of Hat values")
  abline(h=c(2,3)*p/n, col="red", lty=2)
  identify(1:n, hatvalues(fit), names(hatvalues(fit)))
}

> win.graph()
> hat.plot(lmod)
[1] 21 23 44 49

值得注意的是，函数内部有一个identify()函数，这是一个交互函数，在生成的图像中点击数据点，它会生成其对应的数据名称。这样做的目的是帮助我们标记高杠杆点。

win.graph()这个函数并不是必须的，而是在Windows系统下运行时才会使用，这是因为如果在Windows系统下直接调用identify()函数，可能无法实现交互功能。

由于在图中点击了四个高杠杆点，函数还为我们返回了高杠杆点数据的位置（21、23、44、49）。

2.2 异常值诊断

在理论知识中，我们已经知道对于$\hat y_i-y_i$较大的点可能就是异常值。因此，我们构造了学生化外残差来检验某个点是不是异常的。当然，如果要检验异常值，还有一个更简单的方法——画图。

我们以faraway包中的star数据集为例，这里记录了CYG OB1星群的47颗星星的数据，我们想要探讨星星表面温度和光线强度的关系，因此构建线性回归模型：

> data(star, package = "faraway")
> plot(star$temp,star$light,xlab="log(Temperature)",ylab="log(Light Intensity)")
> lmod <- lm(light ~ temp, star)
> abline(lmod)

很明显，左上角的四个点显著影响了整个数据集的拟合，甚至已经翻转了斜率正负。

2.3 库克距离诊断

在R语言中计算库克距离可以通过cooks.distance()来得到，我们仍以前面的savings数据集为例：

> data(savings, package = "faraway")
> lmod <- lm(sr ~ pop15 + pop75 + dpi + ddpi, savings)
> cook <- cooks.distance(lmod)
> head(cook)
   Australia      Austria      Belgium      Bolivia       Brazil       Canada
0.0008035888 0.0008175997 0.0071546738 0.0007278744 0.0140273514 0.0003106199

一般地，如果库克距离大于$4/(n-p-1)$，那么可以认为是强影响点（其中$p$是不包含截距项的参数个数），所以我们可以根据这个原理来绘制库克距离的柱状图：

cutoff <- 4/(nrow(savings)-length(lmod$coefficients)-2)
plot(lmod, which = 4, cook.levels = cutoff)
abline(h=cutoff, lty=2, col="red")

其中which=4是指画出库克距离图。

plot(lmod)可以直接绘制各类诊断图，包括残差图、QQ图、库克距离图等，可以自行探索。

2.4 强影响点综合图

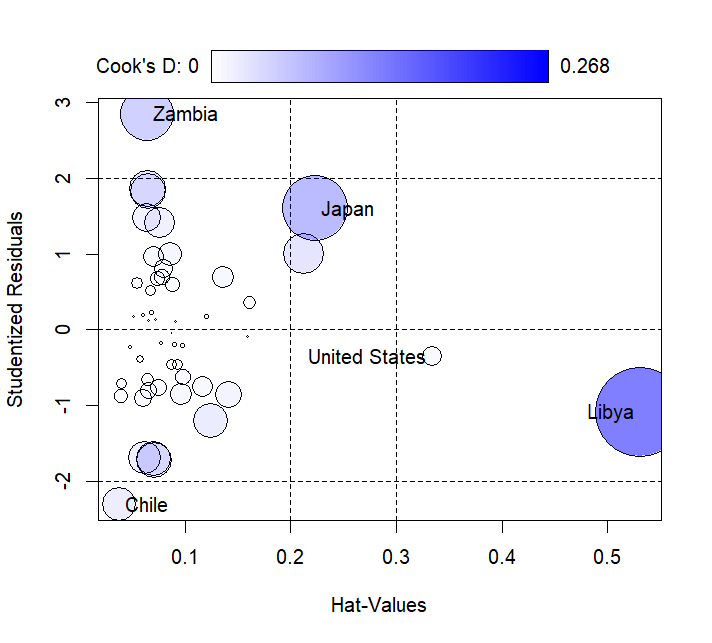

最后我们介绍car包中一个非常综合的函数influencePlot()，它可以同时绘制包括异常值、高杠杆点、库克距离的综合信息，可以自己尝试一下：

> require(car)
> data(savings, package = "faraway")
> lmod <- lm(sr ~ pop15 + pop75 + dpi + ddpi, savings)
> influencePlot(lmod)
                 StudRes        Hat      CookD
Chile         -2.3134295 0.03729796 0.03781324
Japan          1.6032158 0.22330989 0.14281625
United States -0.3546151 0.33368800 0.01284481
Zambia         2.8535583 0.06433163 0.09663275
Libya         -1.0893033 0.53145676 0.26807042

圆圈的大小和颜色代表了库克距离，横轴代表了帽子统计量，纵轴代表了学生化残差，并且函数还返回了强影响点的具体数值。

三、线性结构诊断

前面我们已经诊断了残差和强影响点，接下来我们还可以考虑对模型的线性结构进行诊断。诊断线性结构是指对模型的线性关系进行诊断，也就是说判断其是否适合使用线性回归来拟合数据。

3.1 偏回归图/新增变量图

偏回归图(Partial Regression Plot)/新增变量图(Add Variable Plot)就是检验响应变量和某个自变量之间是否具有线性关系，以此判断是否适合使用线性回归。偏回归图的构造方法如下：我们先将响应变量与除了$X_i$之外的所有自变量进行回归，并计算残差值，作为y，即：

$$Y=\beta_0+X_1\beta_1+\cdots+X_{i-1}\beta_{i-1}+X_{i+1}\beta_{i+1}+\cdots+X_p\beta_p+e_{Y|X_q,q=1,\cdots,p,q\ne i}$$

再将$X_i$与除了自己之外的所有自变量进行回归，并计算残差值，作为x，即：

$$X_i=\beta_0+X_1\beta_1+\cdots+X_{i-1}\beta_{i-1}+X_{i+1}\beta_{i+1}+\cdots+X_p\beta_p+e_{X_i|X_q,q=1,\cdots,p,q\ne i}$$

最后画出散点图，也就是构建：

$$e_{Y|X_q,q=1,\cdots,p,q\ne i}=\alpha+e_{X_i|X_q,q=1,\cdots,p,q\ne i}\cdot k+\epsilon$$

如果满足线性结构，那么$X_i$的偏回归图的回归直线斜率$k$和全回归时$X_i$的回归系数$\beta_i$一致。

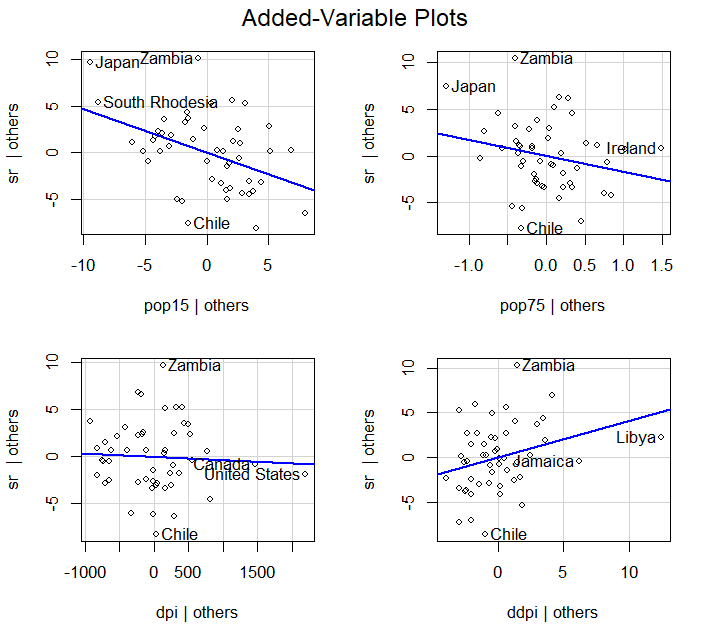

car包中有一个方便的avPlots()函数，可以一次性给出每一个自变量的偏回归图，还能标注一些强影响点：

> data(savings, package = "faraway")
> lmod <- lm(sr ~ pop15 + pop75 + dpi + ddpi, savings)
> require(car)
> avPlots(lmod)

在绘制偏回归图之前，记得先剔除诊断出的强影响点，否则也会影响对线性结构的判断。

3.2 偏残差图/成分残差图

偏残差图(Partial Residuals Plot)/成分残差图(Component Residuals Plot)跟偏回归图有些区别，偏残差图是以$X_i$的值为x轴，以$\hat e+\beta_iX_i$为纵轴，此时偏残差图的回归直线斜率仍然为$X_i$的回归系数$\beta_i$，如果不是直线，那么说明模型的线性结构有待考量。

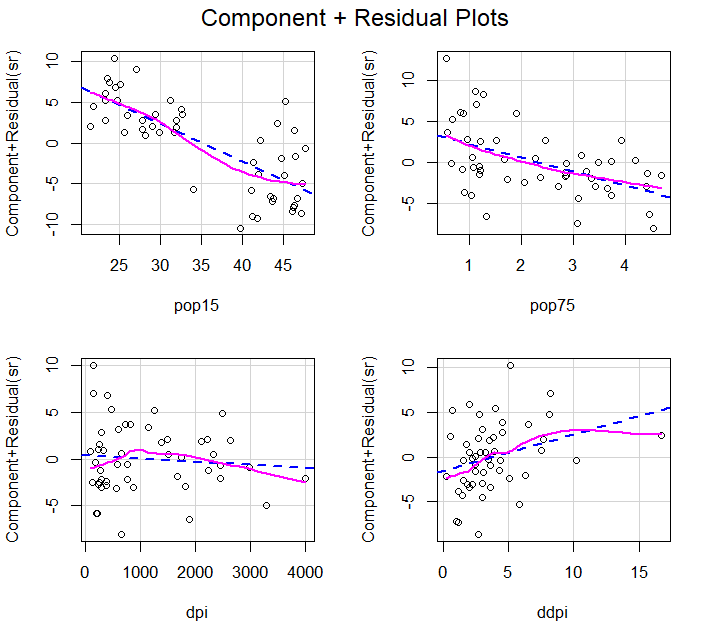

这里我们还是以savings为例，你可以使用R内置的termplot()来绘制偏残差图，也可以使用car包中的cvPlots()函数：

> require(car)
> data(savings, package = "faraway")
> lmod <- lm(sr ~ pop15 + pop75 + dpi + ddpi, savings)
> crPlots(lmod)

相对于偏回归图来说，偏残差图似乎更敏感些，我们也能发现数据中的一些异常的地方。

3.3 共线性诊断

最后我们介绍共线性的诊断。在理论知识中我们提到，共线性是由于自变量之间本身存在线性关系，从而导致回归系数的估计不准确。最直接的体现就是$X^TX$是奇异矩阵，或者说其特征值包含0或很接近0的数。共线性的出现会使得线性结构受损，所以必须要处理。

在R中共线性的诊断可以使用vif()函数。这里我们以faraway中的seatpos数据集为例，该数据集描述了汽车司机的座椅位置和腿长臂长等因素的关系。我们建立线性回归模型后，直接调用faraway包中的vif()函数进行分析：

> data(seatpos, package = "faraway")
> lmod <- lm(hipcenter ~ ., seatpos)
> require(faraway)
> vif(lmod)
       Age     Weight    HtShoes         Ht     Seated        Arm      Thigh        Leg
  1.997931   3.647030 307.429378 333.137832   8.951054   4.496368   2.762886   6.694291

可以看到，HtShoes、Ht、Seated等存在很强的共线性，在构建模型时需重新考量。
